過電壓保護系列
MRE-ISDP智能高頻開關型直流電源屏
產品簡介 / Introduction一、產品概述智能化微機控制，數字化高頻模塊，通訊方式功能單元和鉛酸免維護蓄電池等新技術在直流電源領域的應用，以及電力系統對標準化、通信化、開放式組態軟件和通信功能不斷提出更高的要求，最終推出了自動化程度更高、保護配置更合理、全數字智能直流電源屏。MRE-ISDP智能高頻開關型直流電源屏設計參照了電力部《DL/T5044-2004》、 《/5777. 2-2002》與《/5777.3-2002》等相關技術標準制作，能可靠滿足輸配電系統正?；蚍钦顟B(tài)下的直流控制電源和高低壓開關分合閘的供電需求。它廣泛適用于500KV以下的變配電站和60萬KW以下發電廠的直流操作電源需求。所謂直流屏就是通過充電機給蓄電池充電并通過蓄電池儲存直流電能(電壓值以與蓄電池的數量根據斷路器的規格型號而定一般在110伏~220伏相應地需要蓄電池9-18塊)在高低壓開關柜需要電動合閘或分閘的時候能夠?qū)ζ浜祥l線圈或分閘線圈給出符合要求的直流電壓以實現合閘或分閘，直流屏用在發電供電部門和具有一定規模的企事業單位的供電配電房中。蓄電池組的供電試驗: 1.當交流電源失電時，蓄電池組即刻通過硅鏈不間斷向母線供電，當母線電壓降低時，系統可通過調壓裝置自動地對母線電壓進行調節，當母線電壓恢復正常時，系統將自動關斷母線電壓調節裝置。2.母線電壓恢復正常后，整流器能自動地對蓄電池進行充電，以保證蓄電池組容量足夠以隨時能夠向母線再供電,直流屏由高頻開關整流模塊，可編程控制器(PLC)，蓄電池組，絕緣監視裝置，蓄電池自動監測裝置，母線電壓自動調節裝置，觸摸屏，預告信號裝置等組成。二、產品應用MRE-ISDP智能高頻開關型直流屏電源適用于變電站、發電廠及工礦企業正常與事故情況下高低壓開關分合閘、二次回路的繼電保護、應急事故照明、直流電機啟動等直流電源的需要，尤其適用于無人值守變電站，是50萬伏以下變電站理想的直流供電系統。三、產品特點Ø 采用高頻開關電源技術、模塊化設計、N+ 1熱備份。Ø 電壓輸入范圍寬，電網適應性強。Ø 充電模塊可帶電插拔，維護方便快捷。Ø 有可靠的防雷及電氣絕緣防護措施，確保系統和人身安全。Ø 采用大屏幕觸摸屏或液晶屏，點陣液晶顯示，CCFL背光， 實現全漢化實時顯示及操作。Ø 可支持雙組18/108節電池巡檢;實時監測蓄電池端電壓、充放電電流，精確控制蓄電池的均充和浮充，具有電池過欠壓告警、電池過溫告警及過充保護等功能。Ø 可支持兩段母線絕緣支路檢測，最多可擴展8個HG- J(240)路。Ø 可采用套監控系統管理雙組蓄電池組、 雙組充電裝置、母線分段，實現雙組電池獨立充電管理。Ø 主監控提供RS232/RS485接口，內置CDT、MODBUS兩種通訊協議， 可與電站后臺系統連接，實施對電源系統全方位的監測和控制，實現“四遙功能和無人值守。四、技術參數交流輸入: AC380V+15%， 頻率50Hz+10%輸出電壓: 80V- 286V任意設定(220V系統)90V- 143V任意設定(110V系統)輸出電流: 5A-480A(220V系統最大配置24個整流模塊)5A-960A(110V系統最大配置24個整流模塊)電池容量: 7Ah~3000Ah任意容量的直流系統模塊限流: 10%-110% 任意設定工作效率: >94%穩壓精度: <0.5%紋波系數: <0.5%穩流精度: <0.5%絕緣強度: >10MQ2, 2kVAC- 分鐘無閃絡、無擊穿電池充電管理:自動電池溫度補償:用戶可設定柜體尺寸: 800x600x2260或800x600x2360系統接線方案:所有接線方案五、裝置選型

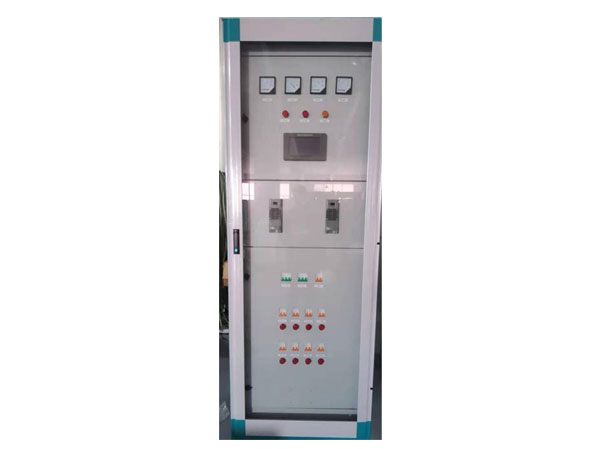

六、裝置外形
